Pengertian Kabel Twisted Pair

Twisted pair merupakan sebuah kabel yang mempunyai dua konduktornya yang digabung, dengan tujuan lain akan dapat mengurangi gangguan pada elektromagnetik yang dapat terjadi diluar.

Contoh seperti halnya dengan radiasi elektromagnetik dari kabel pasangan berbelit yang tidak terlindung (UTP cables), atau (crosstalk) di antara pasangan kabel yang berdekatan.

Selain itu kabel twisted pair merupakan media guided yang paling hemat dan paling banyak digunakan. Jenis media transmisi ini adalah media transmisi yang umum dipakai terutama dalam dunia jaringan kompoter.

Jenis ini terdiri dari dua kawat yang disusun serta disekat dalam suatu pola spiral beraturan. Sepasang kawat mempunyai tugas sebagai satu jalur komunikasi tunggal.

1. Jenis Kabel Twisted Pair

Berdasarkan fisiknya jenis kabel twisted pair, terbagi menjadi empat macam, diantaranya adalah sebagai berikut ini.

1.Unshielded Twisted Pair (UTP)

2.Shielded Twisted Pair (STP)

3.Screened Shielded Twisted Pair (SSTP)

4.Screened Unshielded Twisted Pair (SUTP) atau Foiled Twisted Pair (FTP)

2. Jenis Konektor Kabel Twisted Pair

Jenis konektor yang digunakan pada kabel twisted Pair adalah konektor RJ (Registered Jack) dan tergantung dari jenis kategorinya. Untuk kategori 2 sampai 4 menggunakan RJ11 (4-pin).

Sedangkan untuk kategori 5 keatas menggunakan RJ45. (8 pin). sinyal analog dan sinyal digital. Pada umunya banyak digunakan sebagai saluran utama pada sebuah local area network (LAN).

Standar Susunan Warna Kabel Twisted Pair

Pada kabel twisted pair kategori 5 atau 6 yang terdiri atas 8 kawat tunggal dengan susunan warna sebagai berikut :

White Orange

Orange

White Green

Green

White Blue

Blue

White Brown

Brown

3. Brown Susunan Kabel Straight

Kabel straight merupakan sebuah teknik penyusunan warna dengan urutan warna yang sama pada kedua ujung kabel UTP.

Jika kalian menggunakan susunan standar TIA atau EIA 568A di ujung pertama, maka untuk ujung yang kedua menggunakan standar TIA atau EIA 568A.

Begitu pula ketika kalian menggunakan standar TIA atau EIA 568B yang umum di gunakan. Maka dengan demikian untuk ujung kabel kedua harus menggunakan susunan standar yang sama.

4. Susunan Kabel Crossover

Memang berbeda dengan kabel straight, kabel crossover adalah sebuah teknik penyusunan warna kabel dengan urutan warna yang berbeda, antara ujung kabel pertama dengan ujung kabel kedua.

Contoh, jika Ujung satu menggunakan standar TIA atau EIA 568B, maka untuk ujung yang kedua menggunakan standar EIA atau TIA 568A.

Kategori Kabel Twisted Pair Berdasarkan Karakteristik Transmisinya

Kabel jenis twisted pair terdiri atas beberapa kategori didasarkan pada karakteristik transmisinya sehingga masing-masing kategori mempunyai laju data yang berbeda untuk bermacam aplikasi komunikasi. Berikut adalah jenis-jenis kategori dari kabel Twisted Pair diantaranya :

1. Kabel Twisted Pair Category 1

Digunakan untuk komunikasi telepon (mentransmisikan data kecepatan rendah), sehingga tidak cocock untuk mentransmisikan data.

2. Kabel Twisted Pair Category 2

Mampu mentransmisikan data dengan kecepatan 4 Mbps (Megabits per second)

3. Kabel Twisted Pair Category 3

Mampu digunakan pada 10BaseT network dan dapat mentransmisikan data dengan kecepatan 1Mbps.

4. Kabel Twisted Pair Category 4

Sering digunakan pada sebuah topologi token ring, dan mampu mentransmisikan data dengan kecepatan 16 Mbps.

5. Kabel Twisted Pair Category 5

mampu mentransmisikan data dengan kecepatan 100 Mbps,

6. Kabel Twisted Pair Category 5e

mampu mentransmisikan data dengan kecepatan 1000 Mbps (1Gbps), dengan frekwensi signal yang dapat dilewatkan sampai dengan 100 MHz.

7. Kabel Twisted Pair Category 6

Mampu mentransmisikan data dengan kecepatan 1000 Mbps (1Gbps), dengan frekwensi signal yang dapat dilewatkan hingga 200 MHz. Secara fisik terdapat sebuah separator yang terbuat dari plastic, dan memiliki fungsi untuk memisahkan dari keempat pair di dalam kabel twisted pair.

8. Kabel Twisted Pair Category 7

Kabel LAN Cat7 memiliki shiled disetiap pasangan kabelnyanya. Kabel LAN Cat7 memiliki bandwidth dan mampu mentransmisikan data minimal 600 MHz dengan kecepatan transmisi 10 Gbps.

9. Kabel Twisted Pair Category 8

Mampu mendukung bandwidth hingga 2 GHz (2000 MHz) untuk pemasangan kabel hingga s/d 30 meter. Selain itu jenis kabel cat 8 juga mendukung kecepatan 25Gbps / 40Gbs.

1. STP (Shielded Twisted Pair)

Kabel STP (Shielded Twisted Pair) merupakan sebuah jenis kabel yang memiliki lubung pembungkus tembaga atau alumunium foil.

Yang pada dasarnya memang dibuat untuk mengurangi gangguan elektrik. Sedangkam kabel UTP adalah sebuah kabel yang terdiri dari 4 pasang kabel terpilin mirip dengan kabel telepon.

2. UTP (Unshielded Twisted Pair)

Kabel UTP (Unshielded Twisted Pair) yang terdiri dari empat pasang inti kabel yang saling berbelit yang masing-masing memiliki kode warna berbeda dan saling berpasangan.

Selain itu Kabel UTP tidak mempunyai pelindung dari interferensi elektromagnetik, meski demikian kabel tersebut banyak digunakan karena harga yang murah dan fungsinya pun sudah sesuai dengan standar yang diharapkan.

Nama Lain Kabel Twisted Pair

Nama lain dari kabel twisted pair adalah Unshielded twisted-pair (disingkat UTP) adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar mentega tembaga, yang tidak dilengkapi dengan shield internal.

Kabel Twisted 2x16mm

Kabel twisted ukuran 2X16mm. Dengan ketebalan kabel isi 16 mm. Kabel tersebut bukan isi tembaga melainkan aluminium.

Selain itu kabel twisted ukuran 2x16mm, juga biasa digunakan pada tiang-tiang listrik dan memiliki warna hitam serta tahan terhadap segala cuaca baik, panas, dingin, hujan, dan lainya.

Selain itu dapat digunkan pada perumahan, pabrik, pertamabangan, sepanjang jalan dalam penerangan serta mampu menhantarkan listrik dengan jangkauhan berkilo mil.

Topologi Jaringan

 Topologi jaringan komputer adalah metode atau cara yang digunakan agar bisa menghubungkan satu komputer dengan komputer lainnya. Struktur atau jaringan yang digunakan untuk menghubungkan satu komputer dengan komputer lainnya bisa dengan menggunakan kabel atau pun nirkabel (tanpa kabel).

Fungsi Topologi Jaringan Komputer

Topologi jaringan komputer berfungsi untuk mengetahui bagaimana masing-masing komputer atau host dalam jaringan komputer dapat saling berkomunikasi satu sama lain.

Jenis-Jenis Topologi Jaringan Komputer Beserta Kelebihan dan Kekurangannya

1. Topologi Ring

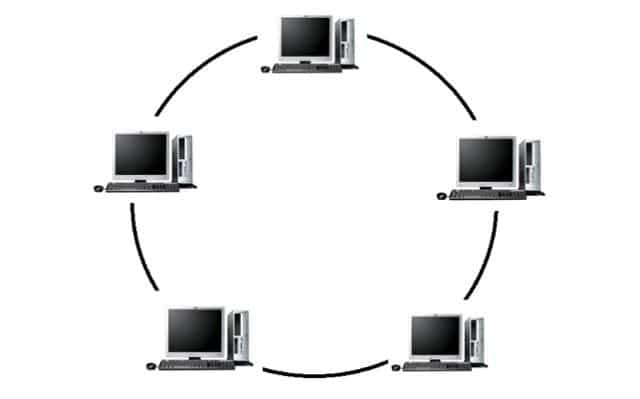

Topologi ring atau sering disebut topologi cincin adalah jenis topologi jaringan yang digunakan untuk menghubungkan sebuah komputer dengan komputer lainnya dalam sebuah rangkaian yang berbentuk melingkar seperti cincin. Umumnya, jenis topologi jaringan ring ini hanya menggunakan LAN card agar masing-masing komputer terkoneksi. Gambar Topologi Ring:

Fungsi Topologi Jaringan Komputer

Topologi jaringan komputer berfungsi untuk mengetahui bagaimana masing-masing komputer atau host dalam jaringan komputer dapat saling berkomunikasi satu sama lain.

Jenis-Jenis Topologi Jaringan Komputer Beserta Kelebihan dan Kekurangannya

Kelebihan Topologi Ring, diantaranya yaitu:

• Biaya instalasinya murah.

•  Performakoneksi cukup baik.

• Proses instalasi dan konfigurasi cukup mudah.

• Implementasinya mudah dilakukan.

Kekurangan Topologi Ring, diantaranya yaitu:

• Jika terjadi masalah, troubleshooting jaringan ini terbilang rumit.

• Sangat rentan terjadi tabrakan arus data.

• Jika salah satu koneksi bermasalah koneksi pada jaringan akan terputus.

2. Topologi Bus

Topologi bus adalah topologi jaringan yang lebih sederhana. Umumnya topologi jaringan ini dilakukan pada installasi jaringan berbasi kabel coaxial. Topologi bus menggunakan kabel coaxial pada sepanjang node client dan konektor. Jenis konektor yang digunakan adalah BNC, Terminator, dan TBNC. Gambar Topologi Bus:

Kelebihan Topologi Bus, diantaranya yaitu:

• Penambahan client atau workstation baru mudah dilakukan.
• Mudah digunakan dan sangat sederhana.
• Biaya instalasi murah karena kabel yang digunakan sedikit.

Kekurangan Topologi Bus, diantaranya yaitu:

• Sering terjadi tabrakan arus data.
• Proses pengiriman dan penerimaan data kurang efisien.
• Topologi bus yang lama sulit untuk dikembangkan.
• Jika ada masalah pada kabel, misalnya terputus, maka komputer workstation akan terganggu

3.Topologi mesh

Topologi mesh adalah sebuah topologi yang bisa digunakan untuk rute yang banyak. Jaringan topologi ini menggunakan kabel tunggal sehingga proses pengiriman data menjadi lebih cepat tanpa melalui hub atau switch. Gambar Topologi Mesh :

Kelebihan Topologi Mesh, diantaranya yaitu:

• Bandwidth limitnya cukup besar.

• Security data pada topologi ini sangat baik.

• Tidak terjadi tabrakan arus data karena jalur pengiriman data sangat banyak.

Kekurangan Topologi Mesh, diantaranya yaitu:

• Kabel yang dibutuhkan jumlahnya banyak.

• Biaya instalasi topologi mesh sangat mahal karena menggunakan banyak kabel.

•  Instalasinyasangat rumit.



4.topologi star

Topologi star atau disebut juga topologi bintang adalah topologi jaringan berbentuk bintang dimana umumnya menggunakan hub atau switch untuk koneksi antar client. Topologi jaringan komputer ini paling sering digunakan saat ini karena memiliki banyak kelebihan. Gambar Topologi Star:

Kelebihan Topologi Star, diantaranya yaitu:

• Jaringan topologi ini tetap berjalan baik meski salah satu komputer client bermasalah.

•  Tingkatkeamanan data pada topologi ini cukup baik.

• User lebih mudah mendeteksi masalah pada jaringan.

•  Lebihfleksibel.

• Kekurangan Topologi Star, diantaranya yaitu:

• Topologi ini terhitung mahal karena menggunakan cukup banyak kabel.

• Seluruh komputer dalam jaringan ini akan bermasalah jika hub atau switch mengalami masalah.

• Sangat tergantung pada terminal pusat.

5. Topologi Tree

Topologi tree atau topologi pohon adalah hasil penggabungan dari topologi bus dan topologi star. Umumnya, topologi tree digunakan untuk interkoneksi antara hirarki dengan pusat yang berbeda-beda. Gambar Topologi Tree:

Kelebihan Topologi Tree, diantaranya yaitu:

• Dapat dan mudah dikembangkan menjadi topologi jaringan yang lebih luas.

• Susunan topologi ini terpusat secara hirarki sehingga pengaturan data menjadi lebih mudah.

Kekurangan Topologi Tree, diantaranya yaitu:

• Memiliki kinerja jaringan yang lambat.

• Penggunaan kabel yang sangat banyak sehingga biaya installasinya mahal.

• Kabel backbone merupakan sentral dari topologi ini.

•Bila komputer bagian atas bermasalah, maka komputer bagian bawah juga akan bermasalah.

6. Topologi Peer to Peer

Topologi peer to peer adalah topologi jaringan yang sangat sederhana karena hanya menghubungkan 2 komputer. Umumnya topologi peer to peer menggunakan satu kabel saja untuk menghubungkan kedua komputer agar bisa saling berbagai data. Gambar Topologi Peer to Peer :

Kelebihan Topologi Peer to Peer, diantaranya yaitu:

• Biaya instalasi sangat murah.

• Proses instalasi mudah.

• Setiap komputer bisa berperan sebagai server atau client.

 Kekurangan Topologi Peer to Peer, diantaranya yaitu:

• Sangat sulit dikembangkan.

• Security dalam topologi ini sering bermasalah.

• Proses troubleshooting termasuk rumit.

7. Topologi Linier

Topologi linier atau sering disebut dengan topologi bus berurut. Umumnya topologi ini hanya menggunakan satu kabel utama sebagai konektor masing-masing titik sambungan pada setiap komputer. Gambar Topologi Linier:

Kelebihan Topologi Linier, diantaranya yaitu:

• Mudah dikembangkan.

• Penggunaan kabel sedikit.

• Tata letak topologi linier sederhana dan mudah.

• Topologi ini tidak membutuhkan kendali sentral.

Kekurangan Topologi Linier, diantaranya yaitu:

• Kepadatan trafik data cukup tinggi.

• Keamanan data tidak terjamin.

8. Topologi Hybrid

Topologi Hybrid adalah gabungan dari beberapa topologi yang berbeda dan membentuk jaringan baru. Dengan kata lain, jika ada dua atau lebih topologi yang berbeda terhubung dalam satu jaringan maka topologi jaringan tersebut akan membentuk topologi hybrid. Gambar Topologi Hybrid:

Kelebihan Topologi Hybrid, diantaranya yaitu:

•  Bersifatfleksibel.

• Penambahan koneksi lain pada topologi ini menjadi sangat mudah.

Kekurangan Topologi Hybrid, diantaranya yaitu:

• Proses installasi dan pengaturannya cukup rumit.

• Manajemen topologi hybrid sangat sulit dilakukan.

• Biaya untuk membuat topologi ini cukup mahal.
